Plaats van herkomst:
DONGGUAN, CHINA
Merknaam:
Fangsheng
Certificering:
ISO9001:2015
Modelnummer:
FTP1013TP01
Video
Video
Video

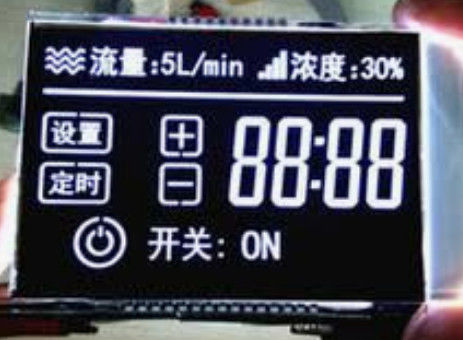

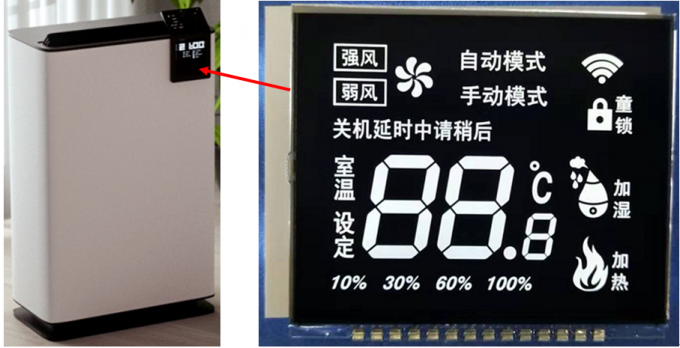

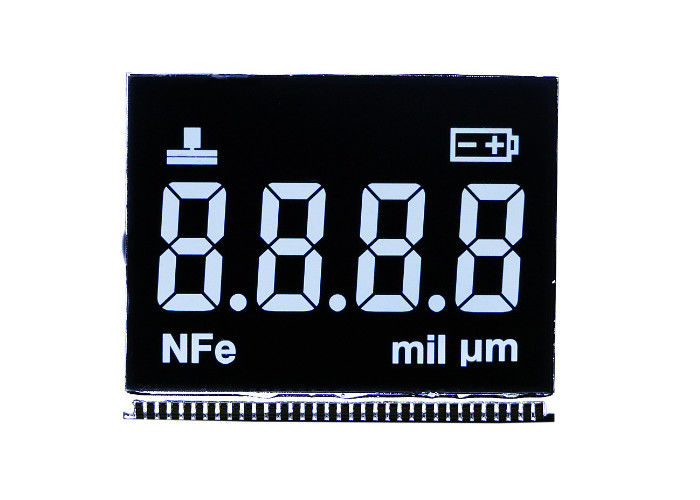

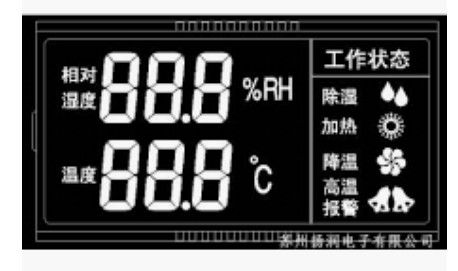

Douane Zwart-wit LCD 7 Segment het type van Vertoningsmodule VA Hoge Contrastlcd Vertoning met Witte LEIDENE Backlight
Achterpolarisatortype:
Er zijn drie types van polarisator: transmissiepolarisator; transflective polarisator en weerspiegelende polarisator.
A. Als Geen leiden backlight, gelieve weerspiegelende polarisator te kiezen.
B. Als leiden backlight noodzakelijk is, dan kunt u transmissie of transflective polarisator kiezen.
C. Transflective-de polarisator is beter en duur dan transmissiepolarisator. Maar transflective LCD zal een eenvormig licht resultaat hebben dat met transmissiepolarisator wordt vergeleken. Voorts wanneer leiden backlight weg is, transflecitve zal LCD ook een goed vertoningsresultaat hebben.
D. Voor transmissiepolarisator, wanneer het negatieve LCD is of leiden backlight altijd zijn, dan is het de betere polarisator van de gebruikstransmissie.

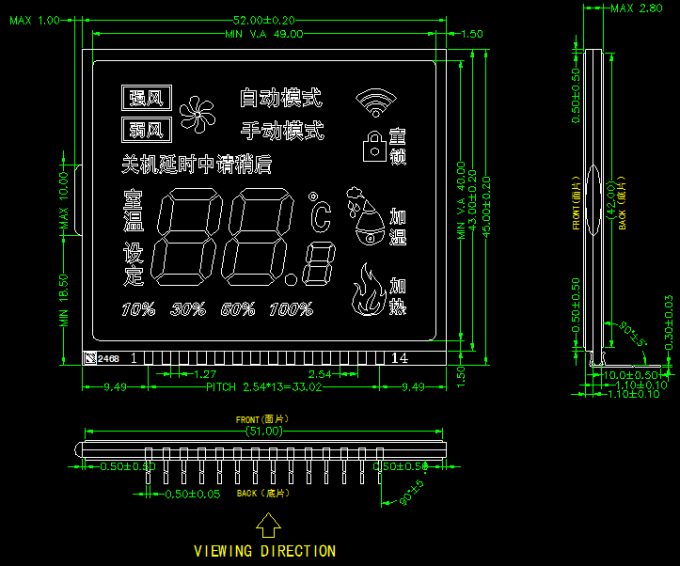

Basisinformatie:
|
PUNT
|
INHOUD
|
BESCHRIJVING
|
|
1
|
De Grootte van het vertoningsoverzicht
|
52 (h) * 45 (w) * 1,1 mm (t)
|
|
2
|
Het bekijken Grootte |
49 (h) * 40 (w) mm
|
|
3
|
Voltage
|
4.5V
|
|
4
|
Verrichtingstemperatuur
|
-20~70℃
|
|
5 |
Aandrijvingsparameter |
1/4 Plicht 1/3 Bias |
|
6
|
Backlight
|
3pcs geleid
|
|
7
|
Kleur
|
Wit |
|
8
|
Interface
|
Speld
|
Verbindingswijze van LCD.
Hoe te om LCD op uw PCB te verbinden? Er is type vier van schakelaars voor uw keus.
1. De schakelaar van de metaalspeld. Het is zeer gemeenschappelijke verbindingsmanier. De spelden zouden in PCB-gaten moeten opnemen en het solderen. Het is zeer sterk en vast. LCD, leiden backlight of PCB kunnen samen als LCD module worden verbonden.
Voor de verbinding, als u moet ervoor zorgen dat LCD en PCB kunnen goed worden samengeperst, of anders kan LCD worden getoond of enkel geen deel tonen.
Maar de gestreepte strook is goedkoop.
3. Hitte - verbindingsdocument. Hitte - het verbindingsdocument is flexibel verbindt manier. Hitte - het verbindingsdocument kan worden verwarmd direct drukkend op LCD en PCB. Maar leid verbinding is gemakkelijk om na een paar jaar worden geoxydeerd.
4.FPC (Flexibele Gedrukte Kring) verbinding. FPC-de schakelaar is ook flexibel verbindt manier. FPC-de kwaliteit is zeer goed die met hitte wordt vergeleken - verzegel document. Het is een goede verbindingsmanier, maar prijs en het bewerken de last is hoger.
Inspectienorm
|
Oppervlakte Inspectie
|
18
|
Vereiste Positieve Lcd Vertoning: Punctiform gebrekkig (Lcd met vuil vlekken, paster met vuile vlekken, glas oppervlakteschade, polarisatorschade (na paster is visueel) Φ= (L +W)/2 L=Length W=Width |
Inspectie Norm |
≤10vorm |
vorm 11~30 |
vorm 31~80 |
>vorm 80 |
|
φ≤0.1mm |
Genegeerd |
Genegeerd |
Genegeerd |
Genegeerd |
|||
|
0.1mm<> |
3 | 3 | 2 | 2 | |||
|
0.2mm<> |
1 | 1 | 0 | 0 | |||
|
0.25mm<> |
0 | 0 | 0 | 0 | |||
|
0.3mm<> |
0 | 0 | 0 | 0 | |||
|
0.10mm<> |
3 | 3 | 2 | 2 | |||
|
Nota: 1. 0.15mm5mm<>, de bovengenoemde tekortenstatus kunnen worden genegeerd wanneer het buiten V/A-gebied is. Er zijn speciale status onderworpen aan klantenverzoek of ondertekende steekproef |
|||||||
|
Vereiste Negatieve Lcd Vertoning: Punctiform gebrekkig (Lcd met vuil vlekken, paster met vuile vlekken, glas oppervlakteschade, polarisatorschade (na paster is visueel) Φ= (L +W)/2 L=Length W=Width
|
Inspectie Norm |
≤10vorm | vorm 11~30 | vorm 31~80 | >vorm 80 | ||
|
φ≤0.1mm |
6 | 5 | 4 |
3 |
|||
|
0.1mm<> |
3 | 3 | 2 | 1 | |||
|
0.2mm<> |
0 | 0 | 0 | 0 | |||
|
0.25mm<> |
0 | 0 | 0 | 0 | |||
|
0.10mm<> |
6 | 5 | 4 | 3 | |||
|
Nota: 1. 0.1mm5mm<>, de bovengenoemde tekortenstatus kunnen worden genegeerd wanneer het buiten V/A-gebied is. 2. Er zijn speciale status onderworpen aan klantenverzoek of ondertekende steekproef |
|||||||
