2004 204 20 x 4 de Matrijslcd van de Karakterpunt het Controlemechanisme Blauwe Blacklight van IC van de Vertoningsmodule
Productdetails:
| Plaats van herkomst: | DONGGUAN, CHINA |
| Merknaam: | Fangsheng |
| Certificering: | ISO9001:2015 |
| Modelnummer: | 2004A COB |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 500 |
|---|---|
| Prijs: | Negotiation |
| Verpakking Details: | Bellenzak + Blaar + Schuimdoos + Karton |
| Levertijd: | 3 ~ 5 werkdagen |
| Betalingscondities: | T/T, Western Union, paypal |
| Levering vermogen: | 200K reeksen/Maand |
|
Gedetailleerde informatie |
|||
| Puntenmatrijs: | 20 * 4 Punten | spanning: | 5.0V |
|---|---|---|---|
| LCD Type: | STN lcd | Vertoningswijze: | transmissive |
| Hoog licht: | Lcd de Vertoning van de Puntmatrijs,kleurenlcd vertoningsmodule |
||
Productomschrijving

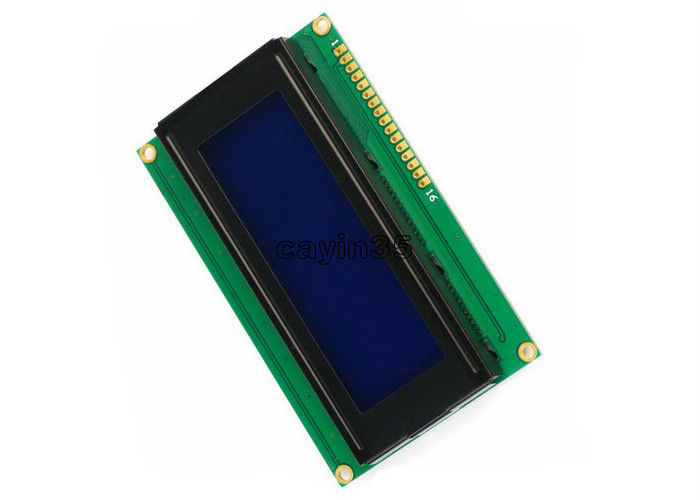

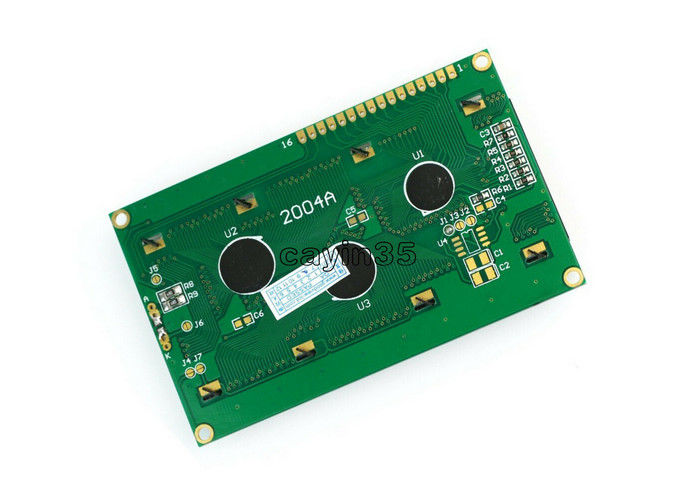

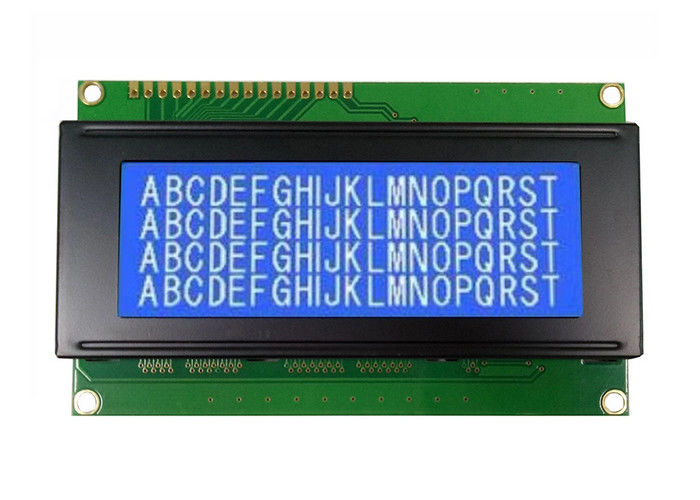

2004 204 20x4-Karakterlcd het Controlemechanisme Blauwe Blacklight van IC van de Vertoningsmodule
A. basisinformatie:
2. De module kan gemakkelijk met een MCU worden omgezet.
3. Vertoningsformaat: 20 karakters x 4 lijnen.
4. Het is fantastisch voor Arduino gebaseerd project.
5. Leveringsvoltage: 5V.
6. Volledig geassembleerde en geteste Periodieke LCD 20x4 Module.
7. Witte Tekst, Blauwe backlight.
8. Analoge Interface.
9. Grootte: 98 x 60 x 12mm.
|
PUNT
|
INHOUD
|
BESCHRIJVING
|
|
1
|
De Grootte van het vertoningsoverzicht
|
98 (h) * 55 (w) * 3,55 mm (t)
|
|
2
|
Het bekijken Grootte |
70.4 (h) * 20,8 (w) mm
|
|
3
|
Voltage
|
3.3 V, 5.0V
|
|
4
|
Verrichtingstemperatuur
|
-20~70℃
|
|
5
|
Aandrijvingsparameter
|
Plicht 1/16, Bias 1/5 |
|
6
|
Backlight
|
Geleid wit
|
|
7
|
Kleur
|
Blauw of Geelgroen |
|
8
|
Aandrijving IC
|
ST7920
|
B. vertoningsspecificatie:
C. structuurdiagram:
|
Speld nr.
|
Symbool
|
Functie
|
Opmerking | |
| 1 |
Vss
|
Voeding
|
0V
|
|
| 2 |
Vdd
|
+5V | ||
| 3 |
Vo
|
Voor LCD
|
Veranderlijk
|
|
| 4 |
RS
|
Uitgezocht register (H: Gegevens L: Instructie
|
||
| 5 |
R/W
|
L: MPU AAN LCM H: LCM aan MPU
|
||
| 6 |
E
|
Laat toe
|
||
| 7 |
DB0
|
Gegevensbeetje 0
|
||
| 8 |
DB1
|
Gegevensbeetje 1
|
||
| 9 |
DB2
|
Gegevensbeetje 2
|
||
| 10 |
DB3
|
Gegevensbeetje 3
|
||
| 11 |
DB4
|
Gegevensbeetje 4
|
||
| 12 |
DB5
|
Gegevensbeetje 5
|
||
| 13 |
DB6
|
Gegevensbeetje 6
|
||
| 14 |
DB7
|
Gegevensbeetje 7
|
||
| 15 |
A
|
Anode van LEIDENE Eenheid
|
||
| 16 | K |
Kathode van LEIDENE Eenheid
|
||
